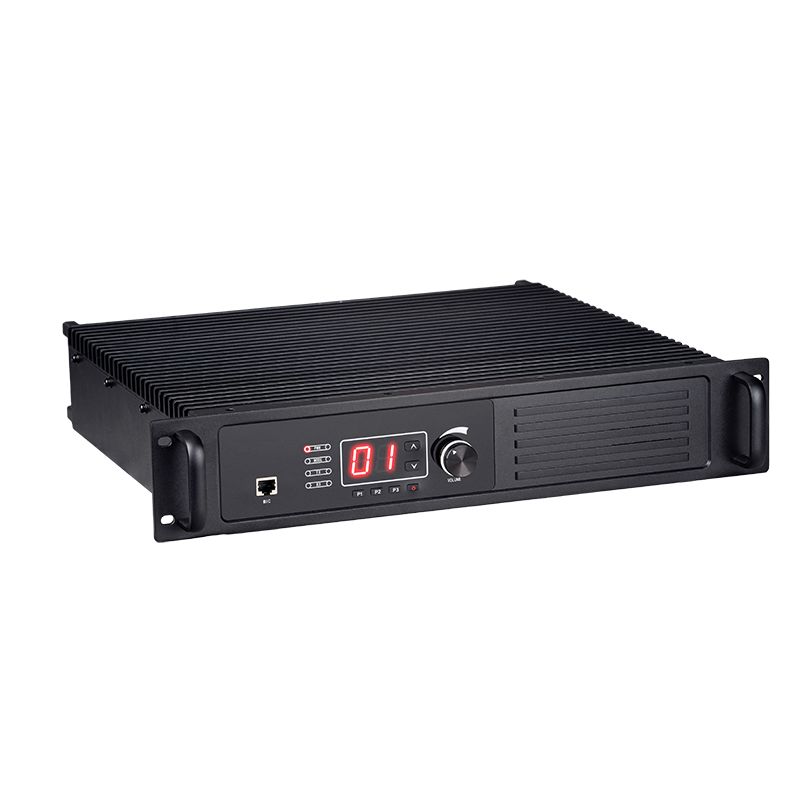

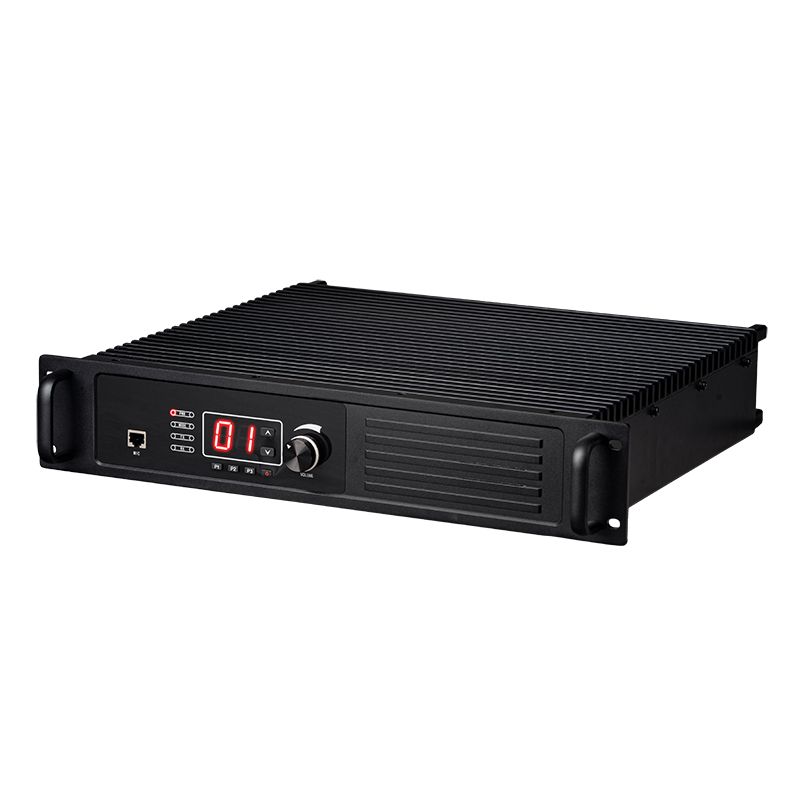

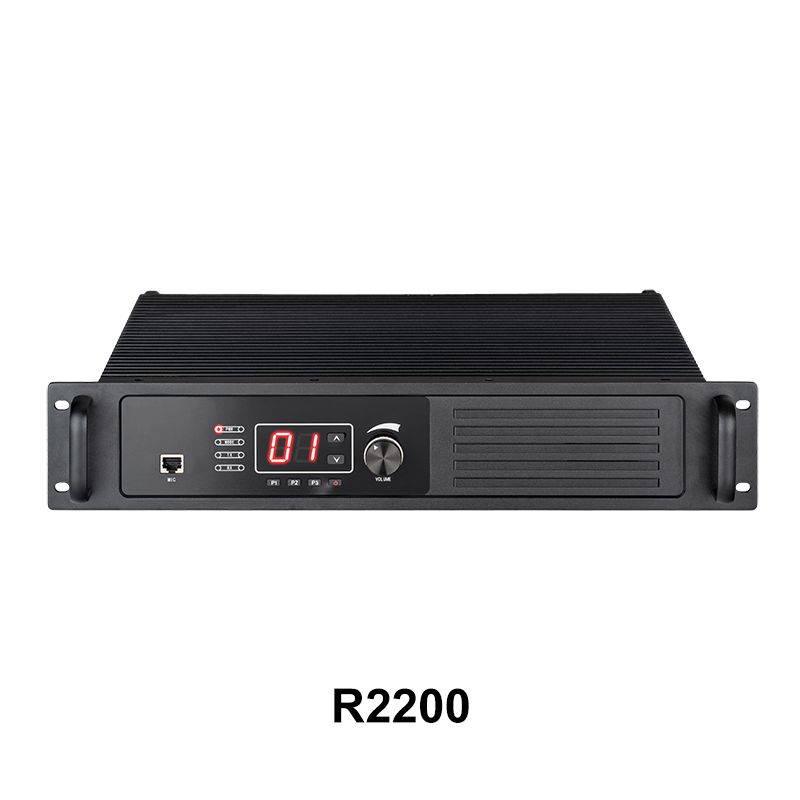

R2200 シリーズ リピータは、公共安全、公益事業、輸送、エネルギー産業、緊急救助活動の厳しい要件を念頭に置いて設計されており、通信の即時性と信頼性を確保します。
公安機関にとって、このデバイスは迅速な対応を調整し、公衆と救急隊員の両方の安全を確保するために非常に重要です。公益事業部門では、重要なインフラストラクチャの継続的かつ効率的な運用をサポートします。
輸送およびエネルギー産業にとって、リピータは、複雑な物流および運用タスクの調整と管理に不可欠な、信頼性の高い通信バックボーンを提供します。
緊急救助活動中、R2200 シリーズ中継器は救助チーム間の明確で一貫した通信を維持するために不可欠であり、それによって救助活動の効率と効果が向上します。
製品仕様:
一般的な | |
周波数範囲 | UHF1: 400-470 MHz; |
UHF2: 450-520 MHz; | |
UHF3: 350-400MHz | |
VHF: 136-174 MHz | |
チャネル容量 | 500 |
ゾーン容量 | 32(各ゾーン最大32チャンネル) |
寸法(長さ×幅×高さ) | 420×483×132.5mm |
重さ | 15kg |
入力電源(AC) | 110V/220V |
入力電圧(DC) | 13.6V±15% |
電流(スタンバイ) | <800mA |
電流(送信) | <11A |
電流(受信) | <1900mA |
周波数安定性 | ±0.5ppm |
アンテナのインピーダンス | 50Ω |
ボコーダーの種類 | アンベ+2 |
RF接続 | 送信(N)、受信(N) |
画面 | ニキシー管 |
トランキングコントローラー | |
CPU | フリースケール i.mx6Q 4コア |
ラム | 1G DDR3 |
ロム | 8G |
SDコネクタ | マイクロSD、最大128G |
ディスプレイインターフェース | 24ビット_RGB |
USBコネクタ | ミニUSB2.0(OTG) |
ネットワークインターフェース | 10/100/1000Mbpsイーサネット |
サポートされているシステムの種類 | DMR トランキング システム |
DMR 従来型IP相互接続システム | |
従来のデジタル/アナログシステム | |
受信機 | |
チャンネル間隔 | 6.25KHz / 12.5KHz / 25KHz |
感度 アナログ | 0.3μV(12dB SINAD) |
0.22μV(代表値) (12dB SINAD) | |
0.4μV(20dB SINAD) | |
感度デジタル | 0.28μV(3%BER@12.5kHz) |
0.3μV (3%BER@6.25kHz) | |
チャンネル選択型 | 62dB @6.25kHz |
70dB@12.5kHz | |
75dB@25kHz | |
相互変調 | 70dB |
ブロック | 95dB |
スプリアス応答の抑制 | 90dB |
オーディオ出力電力(<5%) | 2.0W/8Ω |
伝導放射スプリアス | <-57dBm |
送信機 | |
出力電力 | 5~50W |
チャンネル間隔 | 6.25kHz / 12.5kHz / 25kHz |
エミッションスプリアス | -36dBm(≤1GHz) |
-30dBm(>1GHz) | |
FM変調 | 16K0F3E @25kHz |
11K0F3E @12.5kHz | |
4FSK デジタル変調 | データのみ 7K60FXD @12.5kHz |
音声とデータ 7K60FXW@12.5kHz | |
データのみ 4K00F1D@6.25kHz | |
音声とデータ 4K00F1W @6.25kHz | |
オーディオの歪み | ≤3% |
音声応答 | +1~-3dB |
FM ハム&ノイズ | 40dB @12.5KHz |
45dB@25KHz | |
*上記の仕様は、適用される規格に従ってテストされています。技術の継続的な発展により、上記の指標データは予告なく変更される場合があります。 |
高度な無線周波数技術
TS-R2000シリーズは、高感度と高いノイズ抑制を備えた新世代の高周波技術を採用しています。ボコーダーのデジタルエラー訂正機能により、最も過酷な騒音環境でもクリアな音声を転送できます。
TS-R2000シリーズは、優れた高周波送信ユニットと高効率パワーアンプモジュールを採用しています。大面積アルミニウム合金放熱設計により、50Wの高出力で連続発光が可能です。同時に、このシリーズは加速寿命試験にも合格し、全天候型で信頼性の高い優れた品質の通信を提供します。
複数の通信規格: NXDN/DMR
TS-R2000シリーズはデジタル通信とアナログ通信に対応しており、アナログからデジタルへの簡単なアップグレードを実現します。
TS-R2000シリーズは、高度な信号処理技術を採用しています。 NXDN プロトコルでは、FDMA モードでの通信に 6.25kHz のチャネル帯域幅が使用され、DMR プロトコルでは、TDMA モードでの通信に 12.5kHz のチャネル帯域幅が使用され、スペクトル利用率が大幅に向上します。
モジュラー設計
TS-R2000はモジュラー設計コンセプトを採用しています。制御部、送信部、受信部が独立しており、機械全体の信頼性が大幅に向上します。プロフェッショナル電源が内蔵されており、デュプレクサを設置するためのスペースがあります。
内蔵トランキングコントローラー
TS-R2000 2Uシリーズはトランキングコントローラーを内蔵可能です。コントローラーは信頼性の高い4コアプロセッサを採用しており、高効率と高速な処理速度を備えているため、従来の従来の無線通信システムからデジタルトランキング無線通信システムへのアップグレードの間で完全なシームレス接続を実現し、無線通信システムの通信範囲と使用範囲を拡大します。関数。
TS-R2000 2Uシリーズは、従来のIP相互接続システムやデジタルトランキングシステムを構築できます。無線通信機能に加え、測位、スケジュールなどの機能を搭載しています。有線ネットワーク、無線ブリッジ、4G無線、衛星などの多様なデータリンクに対応し、設計・構築の難易度を軽減し、プロフェッショナルユーザーの実情に柔軟に対応します。
チャンネル表示
ニキシー管ディスプレイを使用してチャンネル番号を表示します。
内蔵スピーカー、外部マイク
